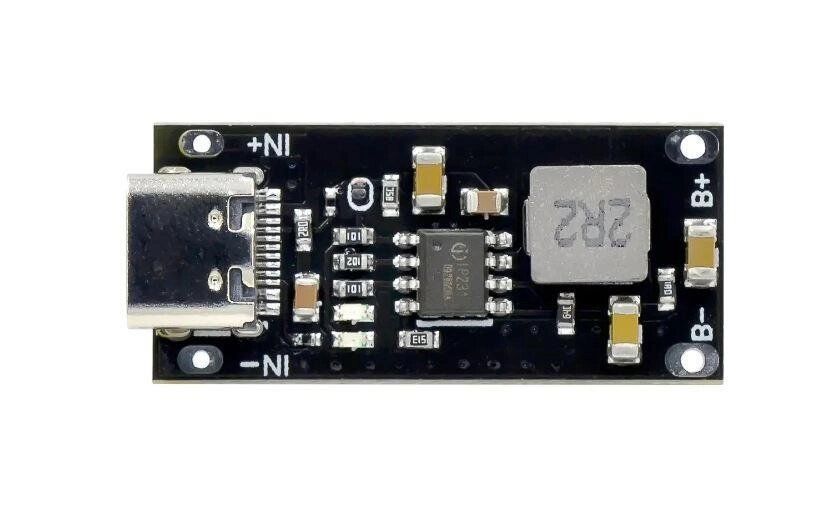

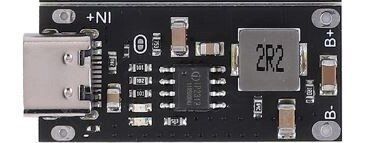

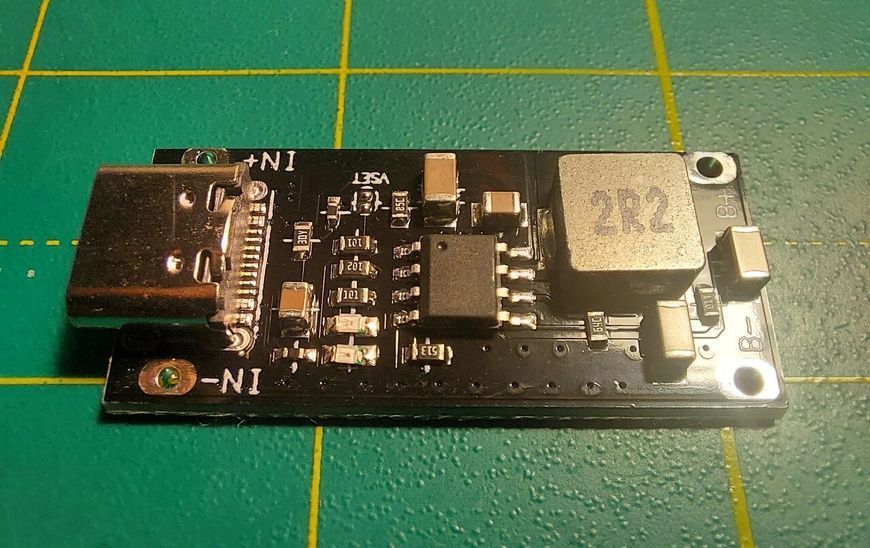

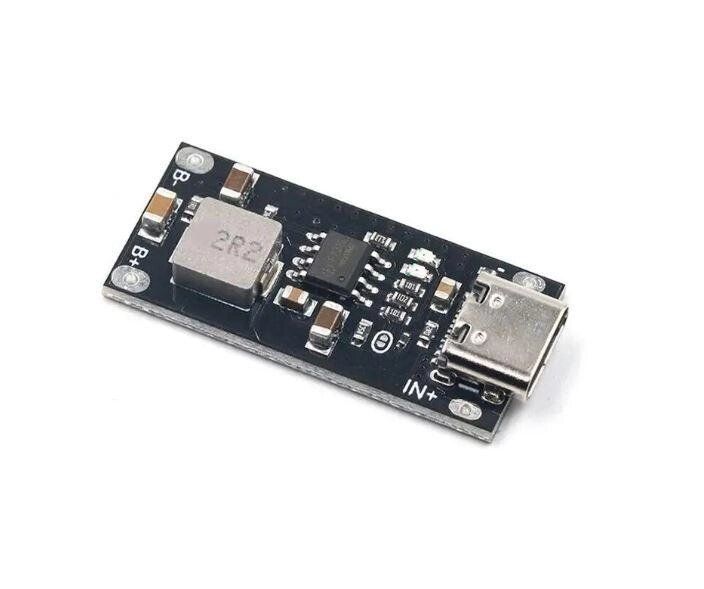

Модуль зарядного устройства для литиевой батареи (вход Type-C) 5V 3A IP2312

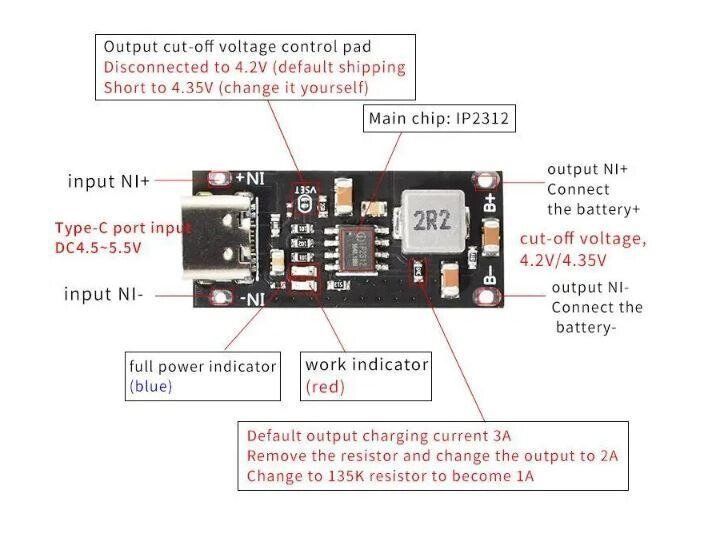

1. Модуль на основе чипа IP2312 (AILAV1-0503V) использует режим полной зарядки CC/CV. 2. Когда батарея сильно разряжена (меньше 3В) модуль переходит в режим подзарядки малым током 100 мА. Это позволяет заряжать даже сильно разряженные аккумуляторы. 3. Когда напряжение батареи становится выше 3 В модуль переходит в режим полноценной ускоренной зарядки. 4. Когда напряжение батареи близко к 4,2 В, а ток зарядки снова уменьшается.5. Зарядка прекращается когда напряжение на аккумуляторе достигает 4,2В6. Потребление в спящем режиме: около 30 мкА.По умолчанию плата настроена на зарядный ток 3А с напряжением 4,2-4,27 В Для изменения максимального тока необходимо поменять резистор управления током -по умолчанию 45 кОм - 3 А, удалить резистор 2 А, 91кОм - 1,5А, замените резистором 135 кОм 1 А. Для изменения напряжения с 4,2 на 4,35В необходимо замкнуть перемычку управления напряжением зарядки.Примечание: получить максимальные 3А можно только при зарядке разряженных высокотоковых аккумуляторов или нескольких параллельно подключенных аккумуляторов. Так же нужно учесть, что ток зарядки будет зависеть от мощности источника входного напряжения и качества соединительного кабеля. К сожалению, защиты от обратного подключения и переразряда аккумулятора нет. Будьте очень внимательны - соблюдайте полярность при подключении аккумулятора.Размер печатной платы: 31 x 15 мм Разъем USB выступает примерно на 1 мм Модель: AILAVI-0503VОсновная микросхема управления: IP2312 Входное напряжение: 4,5 ~ 5,5 В Напряжение отключения заряда: 4,2 В (выходное напряжение доступно в 2 версиях) Ток зарядки: 3 А (можно изменить ток, отрегулировав сопротивление) Световой индикатор: красный - зарядка; синий - аккумулятор заряжен. Состояние: Новое Гарантия - 1мес.
